Paměti

Lokální pamětí jsou součástí mikroprocesorů a jsou to střadače, registry, cache.

Operační paměti jsou tvořeny většinou z polovodičových pamětí různých velikostí.

Velkokapacitní paměti představují většinou různé typy disků.



1. Dynamická RAM

Základní princip:

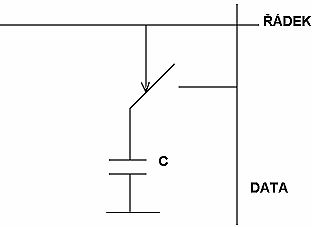

Dynamická paměť RAM je založena na fyzikálním principu nabíjení kondenzátoru. Takto vzniklý potenciál, který je ekvivalentní napětí, odpovídá logické 0 nebo 1. Jelikož vlivem svodů (svodový odpor) je tento potenciál vybíjen, je nutno tuto operaci v paměťové buňce obnovovat (refresh). Obnova probíhá tak, že jsou paralelně sejmuty obsahy paměťových buněk na řádku, v budiči zesíleny a opět zapsány na původní místo. Rychlost obnovy paměťových míst je několik setkrát za sekundu. Tyto paměti jsou levnější než statické. V současné době máme dva typy SIMM a SIPP. Přístupová doba SIMM 60-70ns.

Použití : operační paměti



2. Statická RAM

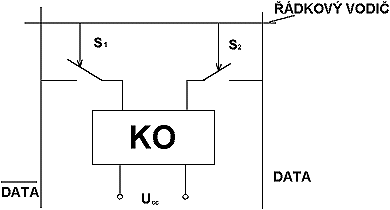

Jednotlivé paměťové buňky bývají uspořádány do matice, jejich výběr je prováděn přes řádkové a sloupcové vodiče. Paměť je tvořena klopným obvodem se dvěma stavy. Přes výběr řádků je zapsaná informace připojena na datové vodiče. Adresace paměťové matice je zajišťována přes dekodér řádku a dekodér sloupců. Data jsou v budících obvodech a přivedená na datovou sběrnici. Součet řádkových a sloupcových vodičů udává šířku adresového slova. Není nutná obnova informace jako u DRAM. Přístupové doby jsou 15-35 ns.

Použití: pro rychlé paměti cache



3. Paměť ROM

Určená jen pro čtení, většinou se programuje přímo u výrobce, nedá se přeprogramovat, je energeticky nezávislá. Použití: pro BIOS, pevné paměti atd.



4. Paměť PROM

Programovatelná, energeticky nezávislá. Programuje se na speciálním zařízení programátora a princip je v destrukci vodivých cest, tzn., že je propálená propojka výstupního obvodu.



5. Paměť EPROM

Je programovatelná ultrafialovým zářením, dá se přeprogramovat.



6. Paměť EEPROM

Dá se mazat a programovat elektrickým proudem, oproti EPROM je doba programování řádově v ms. V počítači s PENTIEM je tzv. flash EPROM, kdy může uživatel disketou u výrobce.
