Programovatelné podpůrné obvody CPU - řadič přerušní 8259

• Technologie NMOS
• Napájecí napětí 5V
• Slučitelnost s obvody TTL

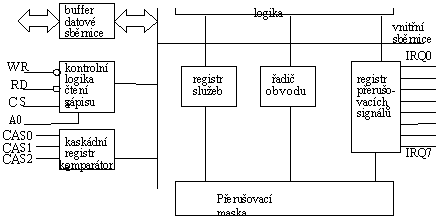

Struktura obvodu:

 Význam signálů:

• WR - zápis do registru
• RD - čtení obsahu přerušovacích registrů
• CS - aktivace obvodů
• CAS0 - kaskádní v/v pro spojování obvodů
• CAS1 -                 - " -
• CAS2 -                 - " -
• IRQ0-7 - přerušovací signály od v/v zařízení
• INT - signál pro přerušení činnosti procesoru
• INTA - potvrzení přerušení
• A0 - je doplňující informace pro čtení a zápis v registrech

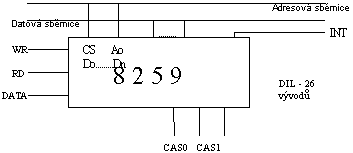

Připojení obvodu:

Tento obvod zajiš?uje obsluhu přerušení od v/v zařízení. Má 8 vstupů pro přerušovací signály IRQ0 - IRQ7, s možností stanovení jednotlivých priorit. Tyto obvody se dají spojovat do kaskád, k tomu jsou určeny 3 bity - CAS0 - CAS2. Propojením lze vytvořit pole pro 64 přerušovacích signálů. Signál INT je vyvolán na základě žádosti v/v zařízení o obsluhu. Při žádosti o přerušení jsou nastaveny v registru přerušovacích signálů patřičné bity a do procesoru je vysílán INT. Signálem INTA se potvrdí přerušení a vybere požadavek podle priority. Na sběrnici je vyslána instrukce CALL, která zajistí spuštění příslušného obslužného programu (adresuje se příslušný přerušovací vektor). Obvod je programovatelný a přes řídící slovo je možné provést různou obsluhu v/v zařízení.
